Jangan Rekam Kamera 700TVL Menggunakan DVR Biasa!

Baru-baru ini beberapa factory mengeluarkan kamera dengan TVL sangat tinggi untuk ukuran CCTV analog, yaitu kamera 700 TVL. Kamera tersebut menggunakan CCD 960H. Sony memberi brand chip CCD ini dengan nama Effio. Dan beberapa vendor menggunakan CCD 960H sendiri contohnya seperti CNB.

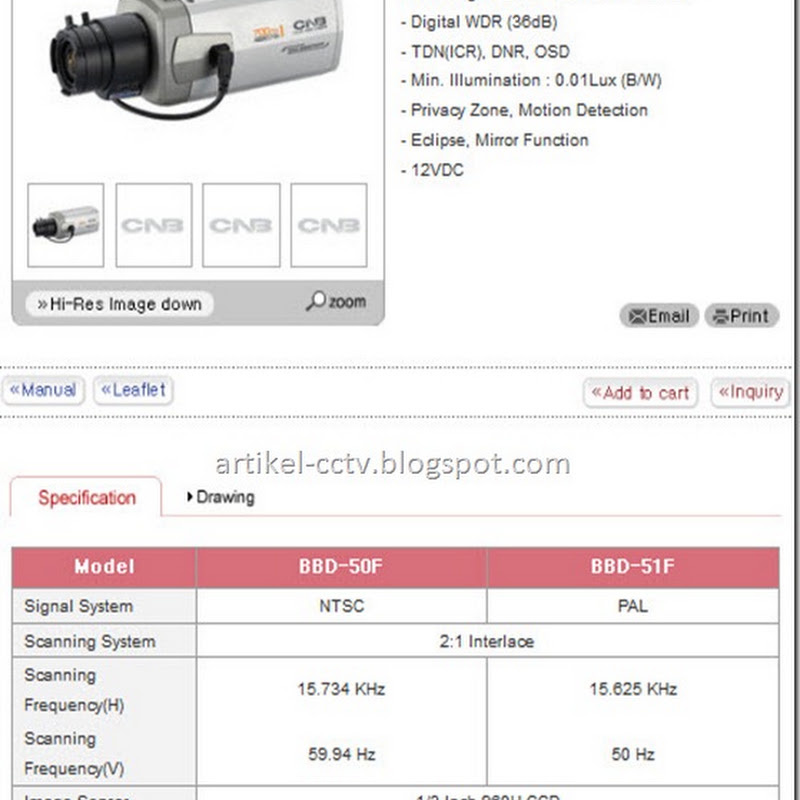

spesifikasi kamera 700 TVL



Pada artikel saya lainnya, disebutkan bahwa maksimal TVL yang dapat diproses oleh sutau DVR adalah:

rumus TVL to resolusi DVR

Resolusi maksimum DVR adalah D1 (720 x 576), ini berarti berapapun input TVL kamera, outputnya (hasil rekaman DVR) akan selalu sama dengan 540 TVL (720 x 0,75). Begitupun dengan kamera 700 TVL, DVR akan memukul rata hasil rekamannya ke 540 TVL.

Untuk mengatasi hal tersebut, yaitu optimalisasi perekaman pada kamera 700 TVL. Maka harus menggunakan DVR yang sesuai. Seperti apakah DVR tersebut? Mari kita lihat gambar spek DVR di bawah ini.

dvr 960h

Dari spek DVR diatas terlihat resolusi perekaman adalah 960 x 480. Berdasarkan rumus sebelumnya, maka TVL optimal yang dapat direkam oleh DVR tersebut adalah 960 x 0,75 = 720 TVL. Artinya DVR dapat merekam/menyimpan semua informasi gambar yang ditangkap oleh kamera 700 TVL.

Gambar spek diatas adalah screenshot dari DVR 960H DM Cube, yang khusus dibuat untuk kamera dengan TVL tinggi. Selain resolusi rekaman yang lebih tinggi dari DVR analog biasa, resolusi display live view bisa mencapai Full HD yaitu 1920 x 1080 jika monitornya support HDMI.

Patut diperhatikan, DVR 960H BUKAN DVR HDCCTV. HDCCTV resolusi rekamannya ada dua pilihan yaitu 1280 x 720 dan 1920 x 1080, jauh lebih tinggi di atas DVR 960H.

Sekian artikel kali ini.
