22 May 2016

Apa arti 75-3 Coaxial Cable Pada Spesifikasi Kamera CCTV?

Mungkin ada beberapa pembaca yang pernah membaca spek kamera terutama merk Dahua di bagian General, Transmission distance. Disitu tertera Over 500m via 75-3 coaxial cable. Untuk lebih jelasnya bisa dilihat pada gambar di bawah.

753

Tulisan kali ini akan menjelaskan apa itu Coaxial Cable 75-3. Sebelumnya ada baiknya para pembaca terlebih dulu merefresh apa itu coaxial cable disini.

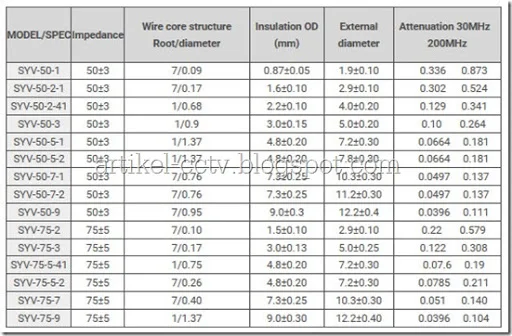

Selain coaxial cable 75-3 ada beberapa tipe lainnya, yaitu 75-2, 75-3, 75-4, 75-5, dan 75-7. Tabel lengkapnya sbb.

tabel coax 75

Angka 75 merujuk ke impedansi kabel sedangkan angka 3 merujuk ke diameter inti kabel coaxial. Semakin besar angkanya maka semakin besar pula ukuran diameter inti kabel. Semakin besar inti kabel maka semain baik pula kabel tersebut menghantarkan sinyal.

Lalu apa bedanya dengan definisi RG? Misal kabel coax RG59. Menurut salah satu website pabrik kabel coax, definisi 75-2, 75-3 dst adalah definisi ukuran kabel yang digunakan di Tiongkok. Alih-alih menggunakan istilah RG disana lebih menggunakan 75-x. RG59 itu setara dengan kabel 75-5.

Berikut tabel ukuran diameter kabel dengan definisi RG59 yang saya dapatkan dari wikipedia. Silahkan diteliti dan dibandingkan.

spek RG59

Sekian artikel singkat kali ini semoga bermanfaat untuk para pembaca.
